Fiscalização Técnica CASA | AA



Relatório - 001

De 02/07 a 16/07/2020

Serviços Preliminares

  • Furações para montagem do tapume;

  • Passagem de cabo de energia elétrica do relógio até o lote;

  • Finalização da Montagem do tapume frontal;

  • Finalização da montagem do Almoxarifado;

  • Definição com o Eletricista para a montagem do quadro de tomadas;

  • Marcação das brocas para o muro;

  • Ligação de água e esgoto no lote;

  • Furação das estacas do muro;

  • Montagem das formas e ferragens do baldrame do muro;

  • Concretagem das brocas do muro;

  • Concretagem do baldrame do lado esquerdo do muro;

  • Embasamento do muro do lado esquerdo;

  • Impermeabilização do baldrame e embasamento do muro lateral esquerdo;

  • Instalação do padrão de tomadas e disjuntores para alimentar a obra;

  • Ligação da energia elétrica do lote pela CPFL;

  • Construção do sanitário dos funcionários da obra;

  • Abertura das valetas e montagem das formas e ferragens para baldrame do muro do fundo e lateral direita;



Tijolos Entregue na obra

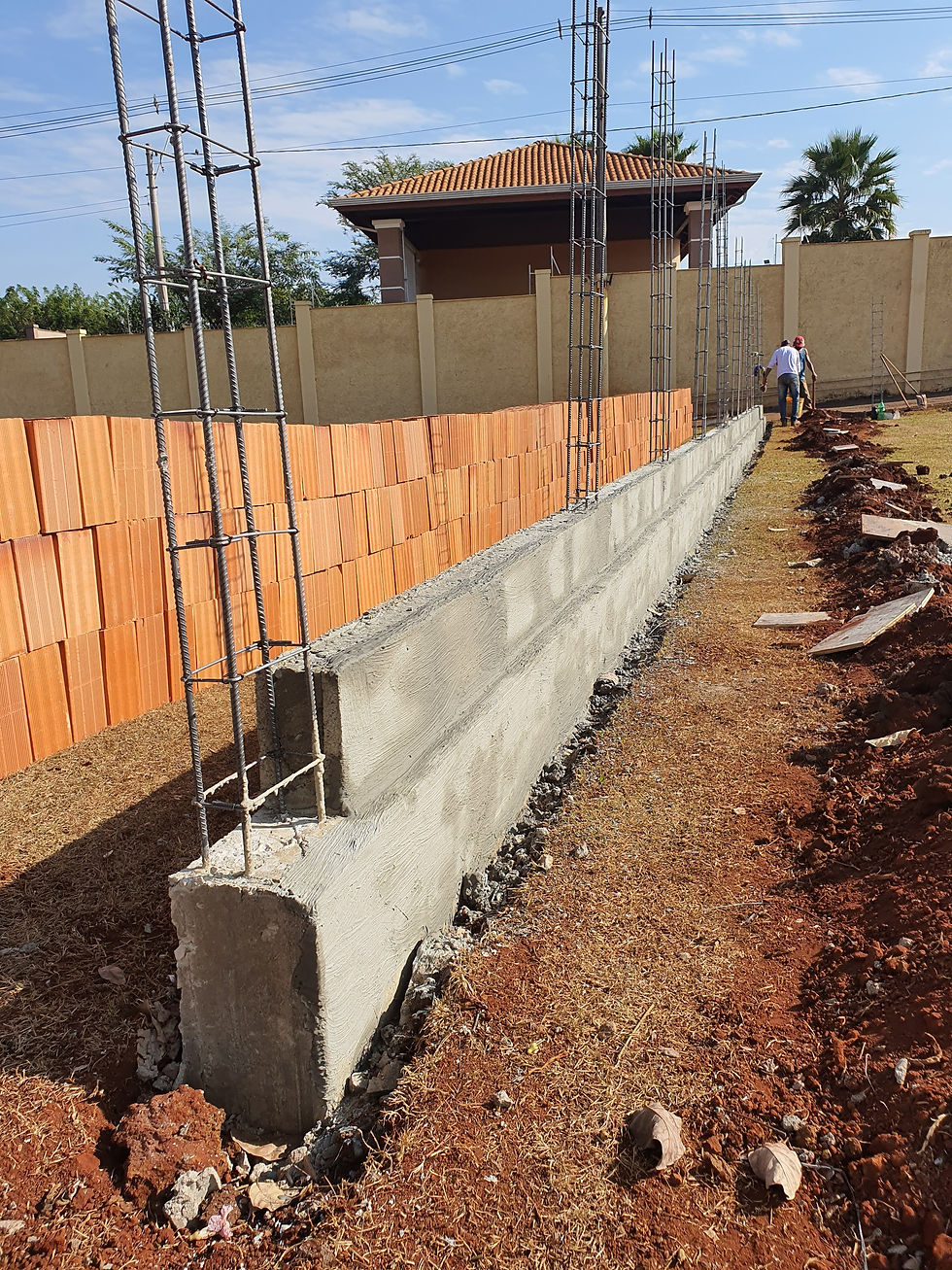

Baldrame e Embasamento do muro lateral esquerdo sendo impermeabilizado.
Abertura das valetas para estrutura do muro do fundo.
20200716_095303
Verificação da medida do embasamento.
Verificação da medida do baldrame.
Vita geral da obra
Muro do lado direito com a caixaria e a ferragem aguardando concretagem do baldrame.
Caixaria e ferragem do muro lateral direito.
Vista geral da obra
Almoxarifado e "escritório" de projetos.
Montagem do Sanitário dos funcionarios
Montagem do sanitário dos funcionários
IMG_0708
IMG_0707
IMG_0706
IMG_0705
IMG_0697
IMG_0704
IMG_0699
IMG_0694
IMG_0700

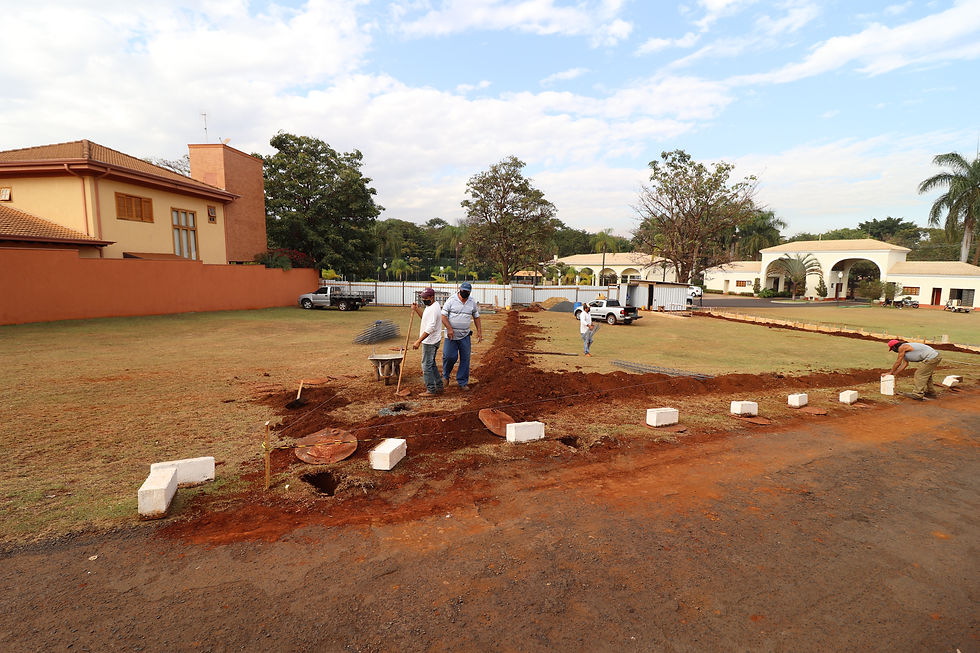

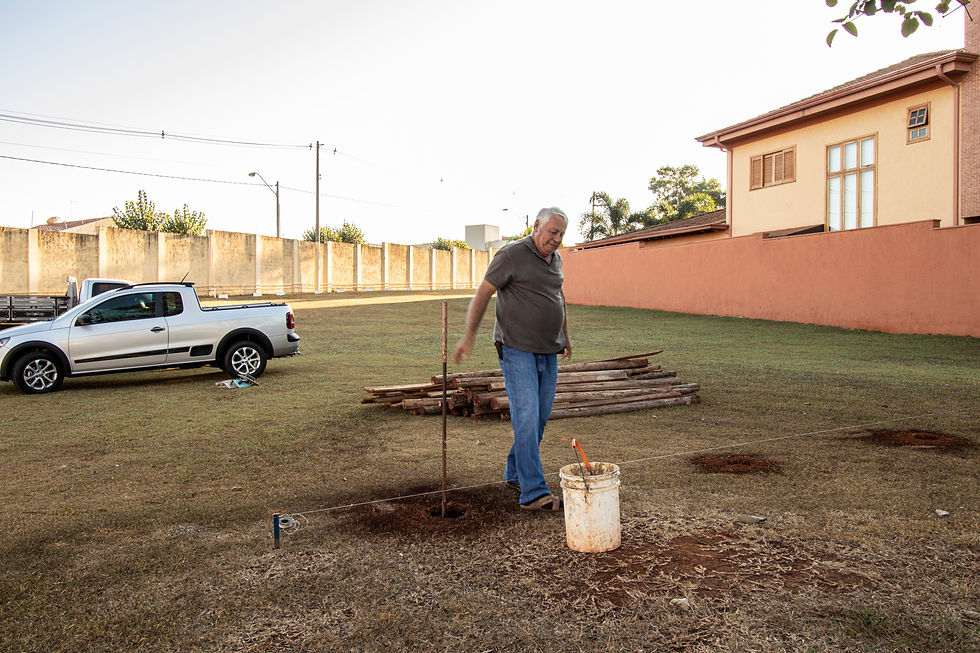

Marcação do Muro para Furação
Marcação do Muro para Furação
Ligação de Água e Esgoto
Ligação de Água e Esgoto
20200706_075527
Marcação do Muro para Furação
20200706_082103
20200706_075049
20200706_075512
IMG_0668_1
IMG_0664_1
IMG_0672_1
IMG_0670_1
1/1


Relatório - 002

De 17/07 a 31/07/2020

Serviços Preliminares

  • Execução da alvenaria do muro lateral esquerdo;

  • Concretagem do baldrame / embasamento / impermeabilização (ainda em execução) do muro lateral direito;

  • Terraplenagem (não foi aberto o furo da piscina ainda)

  • Pintura do tapume;

  • Execução da alvenaria do muro do lado direito e concretagem dos pilares;

  • Execução do muro de arrimo do fundo e do lado direito do lote;

  • Finalização do muro de arrimo;

  • Retirada de terra para execução da piscina (a terra retirada foi espalhada no terreno);

  • Locação da Obra pelo tipógrafo;

  • Execução do gabarito de locação;

  • Conferência dos recuos segundo norma do condomínio;

  • Foi feita em 31/07 conferência da obra (recuos) pela arquiteta responsável pelo condomínio (Luana) - Conferência OK

  • Chapisco dos muros;

  • Enchimento com argamassa selante, espaço entre muro de arrimo e rua dos fundos;

  • Embasamento do fundo da piscina;

  • Foi solicitado a comissão de obras do condomínio o aumento do muro do fundo do lote, além do que determina a norma;

Fundações

  • Execução dos pré furos das estacas;

  • Fechamento dos furos com tábuas para prevenção de acidentes;

  • Está programado para 31/07 a montagem do bate-estaca e início da perfuração em 03/08;



Vista geral - Fechamento dos furos para prevenção de acidentes
Fechamento dos furos para prevenção de acidentes
Fechamento dos furos para prevenção de acidentes
Argamassa selante entre arrimo e barranco da rua
Argamassa selante entre arrimo e barranco da rua
Chapisco do muro e embasamento da piscina
Capisco do muro
Argamassa selante entre arrimo e barranco da rua
Argamassa selante entre arrimo e barranco da rua
Argamassa selante entre arrimo e barranco da rua e embasamento da piscina
Embasamento da Piscina
Vista Geral - muro lado direito
Vista Geral - muro lado direito
Vista Geral - muro lado esquerdo
Muro de Arrimo e "buraco" da piscina
Vista Geral
Conferência dos Recuos
Marcação do Gabarito
"buraco" para execução da piscina
Teodolito - Locação da Obra
Estacas - Locação da Obra
Estacas - locação da obra
Finalização do muro de arrimo
Muro de Arrimo do Fundo do Lote
Muro de Arrimo do Fundo do Lote
Muro de Arrimo do Fundo do Lote
Muro de Arrimo da lateral direita do lote
Muro de Arrimo da lateral direita do lote
Visão geral
Visão Geral
Fechamento e pintura do tapume
Pintura do tapume
Terraplenagem
Terraplenagem
Terraplenagem
1/2


Relatório - 003

De 01/08 a 15/08/2020

Serviços Preliminares

  • Execução da alvenaria do muro lateral fundo;

  • Respaldo dos muros laterais;

  • Alvenaria e estrutura da piscina;

  • Forma para execução do baldrame e alvenaria da praia;

  • Execução da alvenaria e estrutura da praia;

  • Aterro da região da piscina e banheiro utilizando parte do barro proveniente da fundação e terra limpa.

Fundações

  • Início da fundações - Estacas Strauss: (03/08)

  • 2 dias - 3 brocas;

  • 5 dias - 12 brocas;

  • 8 dias - 19 brocas;

  • 11 dias - 29 brocas;

  • Execução das estacas baldrame e embasamento do banheiro da área de lazer e da casa de máquinas;

  • Impermeabilização do baldrame e embasamento do banheiro e casa de máquinas;



Impermeabilização do baldrame e Embasamento do banheiro e casa de máquinas;
Estrutura e alvenaria da praia
Estrutura e alvenaria da praia
Preparação da piscina para receber o reboco
Estrutura e alvenaria da praia
Piscina e vista geral
Aterro no redor da piscina.
20200814_090114
20200814_091615
Placa de Obra afixada.
Bate-estaca
Piscina e estrutura + embasamento do banheiro
Embasamento do Banheiro e Casa de Máquinas
Embasamento do Banheiro e Casa de Máquinas
Piscina e forma para execução da praia.
Piscina e forma para execução da praia.
20200807_101343
20200807_101421
20200807_101508
20200807_101612
20200807_102953
20200807_103038
IMG_20200805_153409
IMG_20200805_145320
IMG_20200805_144835
IMG_20200805_144842
IMG_20200805_144829
IMG_20200805_144809
Vista Geral - Furação das Estacas Strauss
Vista Geral da Obra
Vista Geral da Obra
Bate Estacas
Bate Estacas
1/1


Relatório - 004

De 16/08 a 31/08/2020

Estrutura e Alvenarias

  • Remoção das caixarias da piscina - alvenaria chapiscada liberada para receber reboco.

  • Pilares e início  das alvenaria do banheiro da área de lazer e da casa de máquinas

  • Alvenarias do banheiro e da casa de máquinas até altura da laje;

Fundações

  • Início da fundações - Estacas Strauss: (03/08)

  • 2 dias - 3 brocas;

  • 5 dias - 12 brocas;

  • 7 dias - 19 brocas;

  • 10 dias - 29 brocas;

  • 12 dias - 38 brocas;

  • 15 dias - 45 brocas;

  • 17 dias - 54 brocas

  • Término da execução das brocas. (25/08)

  • Início do embocamento para a escavação das valas do baldrame;

  • Escavação da região do elevador para execução dos blocos;

  • Limpeza do barro e utilização do mesmo no aterro;

  • Finalização do embocamento de toda a casa;

  • Verificação das dimensões dos blocos e baldrame;

  • Concretagem dos blocos do elevador (Previsão para 28/08)



Vista Geral - 28/08
Escavação para execução do bloco
Escavação para execução do bloco
Vista geral oposta
Finalização do embocamento
Vista geral oposta
Preparação para enchimento dos blocos da região do elevador.
Preparação para enchimento dos blocos da região do elevador.
Conferência da medida dos blocos já escavados
Conferência do Baldrame escavado
Conferência das dimensões da escavação para execução do bloco.
Conferência da profundidade
Escavação para execução do baldrame
Vista Geral - 25/08
Escavação dos Baldrames e Blocos
Vista geral - Bate-Estaca - previsão término da furação
Embocamento para escavação do baldrame
Escavação da Região do Elevador.
Bate-Estaca
Vista Geral 21/08
Vista Geral - Embocamento e Bate-Estaca
Escavação do solo para execução dos blocos do elevador.
Escavação do solo para execução dos blocos do elevador.
Embocamento para abertura das valas do baldrame
Alvenaria chapiscada do banheiro da área de lazer
Nível a laser para auxílio do alinhamento dos eixos.
Piscina e alvenaria do banheiro e casa de máquinas.
Visão geral da obra 18/08/20
Pilares e alvenaria do Banheiro e Casa de máquinas
Pilares e alvenaria do Banheiro e Casa de máquinas
Pilares e alvenaria do Banheiro e Casa de máquinas
Prumo
Vista oposta geral do terreno - bate estaca
"Mineiro" - retirando a caixaria
1/1


Relatório - 005

De 01/09 a 16/09/2020

Fundações

  • Finalização da escavação para concretagem das vigas baldrame e blocos;

  • Enchimento dos blocos e laje do posso do elevador;

  • Esperadas dos pilares da região do elevador;

  • Preparação (chapisco) da região escavada para recebimento do concreto;

  • Montagem das armaduras das vigas baldrames, blocos e espera dos pilares; (03/09)

  • Concretagem das vigas baldrames e blocos; (04/09)

  • Aplicação de impermeabilizante no topo das bases concretadas;

  • Montagem da laje do banheiro e da casa de máquinas da área de lazer;

  • Reboco das alvenarias da piscina;

  • Montagem das caixarias para enchimento dos pilares;

  • Concretagem dos pilares da casa;

  • Concretagem da laje da casa de máquinas e banho da área de lazer;

  • Execução da alvenaria da platibanda da casa de máquinas e banho da área de lazer;

  • Início do embasamento das alvenarias;



Visão Geral 15/09
Concretagem dos pilares
Início do embasamento
Embasamento
Reunião para definição da alvenaria e revestimento de pilares e vigas
Reunião para definição da alvenaria e revestimento de pilares e vigas
Modelo para teste de revestimento dos pilares
Modelo para teste de revestimento dos pilares
Modelo para teste de revestimento dos pilares
Visão Geral 11/09
Concretagem dos pilares
Concretagem dos pilares
Concretagem dos pilares
Concretagem dos pilares
Concretagem dos pilares
Concretagem dos pilares
Concretagem dos pilares
Reboco da piscina e platibanda da casa de máqionas
Área externa no fundo do lote - Aumento do muro e platibanda da casa de máquinas
Visão Geral 09/09
Baldrames e Blocos concretados
Baldrames e Blocos concretados
Reboco da alvenaria da piscina
montagem das formas dos pilares
Montagem da laje do banheiro da área de lazer
Montagem da laje da casa de máquinas
IMG_20200904_144111
IMG_20200904_143916
Caminhão e bomba lança de concreto.
Enchimento dos baldrames e blocos
Enchimento dos baldrames e blocos - concreto sendo vibrado
Enchimento dos baldrames e blocos
Vista geral 03/09
Montagem das armaduras dos blocos, vigas baldrame e espera dos pilares
Montagem das armaduras dos blocos, vigas baldrame e espera dos pilares
1/2


Relatório - 006

De 17/09 a 30/09/2020

Fundações

  • Finalização da  concretagem dos pilares;

  • Finalização do embasamento;

  • Obra liberada para impermeabilização do baldrame e embasamento;

  • Início da impermeabilização do embasamento - (término previsto para 24-25/09);

  • Teste da alvenaria e juta dos tijolos aparentes;

  • Final da impermeabilização do embasamento (24/09);

  • Reboco das alvenarias da casa de máquinas e do banho da área de lazer;

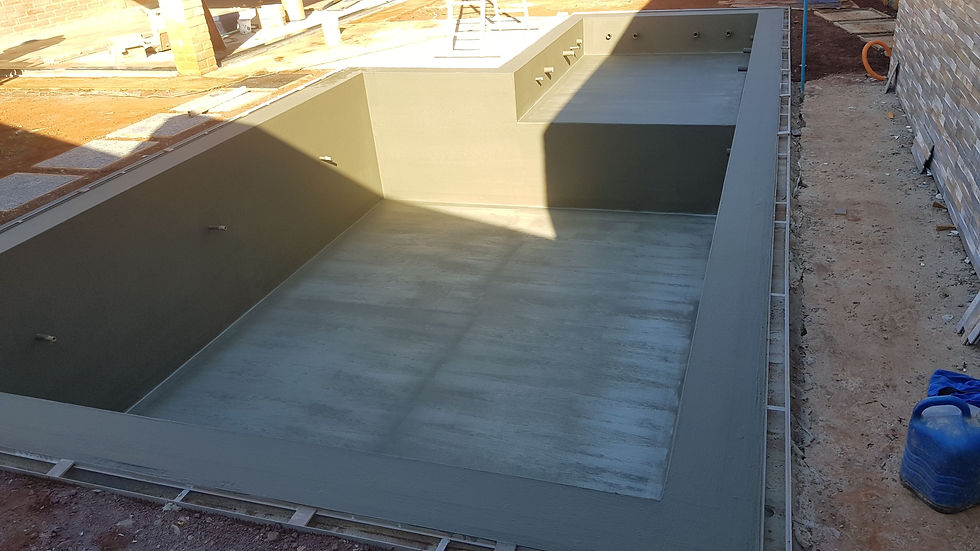

  • Execução do Contra piso da piscina;

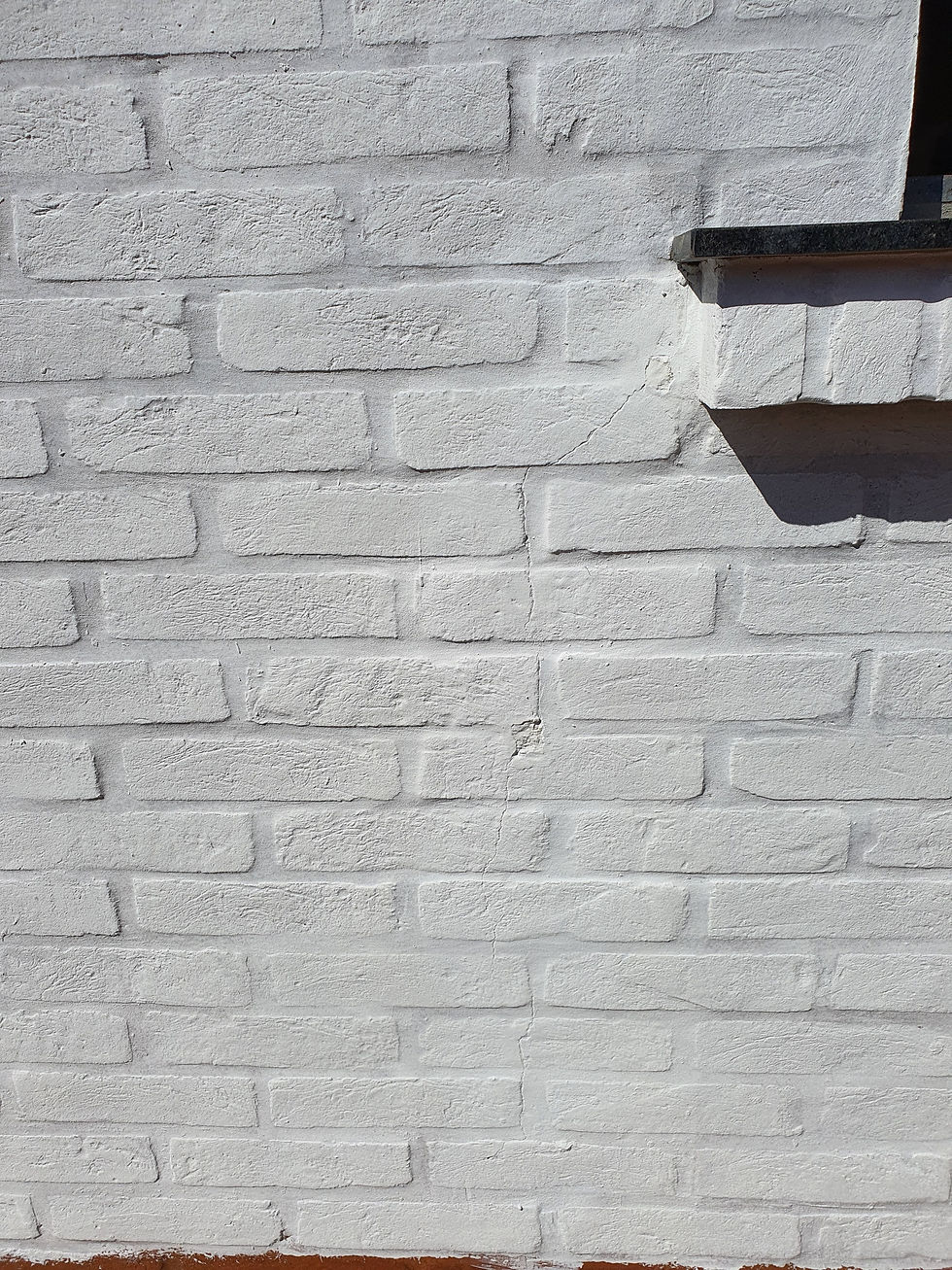

  • Teste da alvenaria de tijolos aparente com a pintura branca;

  • Aterro do embasamento; (28-29-30/09)



Vista Geral - 29/09
Aterro do embasamento
Aterro do embasamento
Aterro do embasamento
Aterro do embasamento
Visão geral 26/09
Vista do fundo 26/09
Reboco do banheiro
Reboco da casa de máquinas
Embasamento impermeabilizado
Vista oposta - embasamento impermeabilizado
Embasamento Impermeabilizados
Vista do embasamento impermeabilizado
Embasamento Impermeabilizados
Embasamento Impermeabilizados
Embasamento Impermeabilizados
Término do fundo da piscina - areia para proteger o contrapiso
Teste de pintura na alvenaria de tijolos aparente
Teste de pintura na alvenaria de tijolos aparente
Vista Geral 22/09
Impermeabilização do embasamento
Impermeabilização do embasamento
Impermeabilização do embasamento
Regularização da parede do banho da piscina
Regularização da parede do banho da piscina
Teste do tijolo aparente
Teste do tijolo aparente - frisado e cheio.
Vista Geral - 18/09
Finalização da concretagem dos pilares e embasamento
Finalização da concretagem dos pilares e embasamento
Finalização da concretagem dos pilares e embasamento
Finalização da concretagem dos pilares e embasamento
Finalização da concretagem dos pilares e embasamento
Finalização da concretagem dos pilares e embasamento
Finalização da concretagem dos pilares e embasamento
1/2


Relatório - 007

De 01/10 a 15/10/2020

Alvenarias

  • Limpeza do topo do nivelamento para início da alvenaria;

  • Ajuste de modulação para encaixe das portas e janelas para manter a amarração completa do tijolo;

  • Em andamento - execução das alvenarias de tijolos aparente + Molduras sobre as portas e janelas

  • Em andamento - execução das alvenarias de bloco cerâmico;

  • Em andamento - execução do enchimento interno da alvenaria;

  • Finalização do topo dos muros;

  • Finalização do reboco da base dos muros;

Instalações

  • Preparação do terreno para início das redes principais de esgoto;



Vista Geral - 15/10

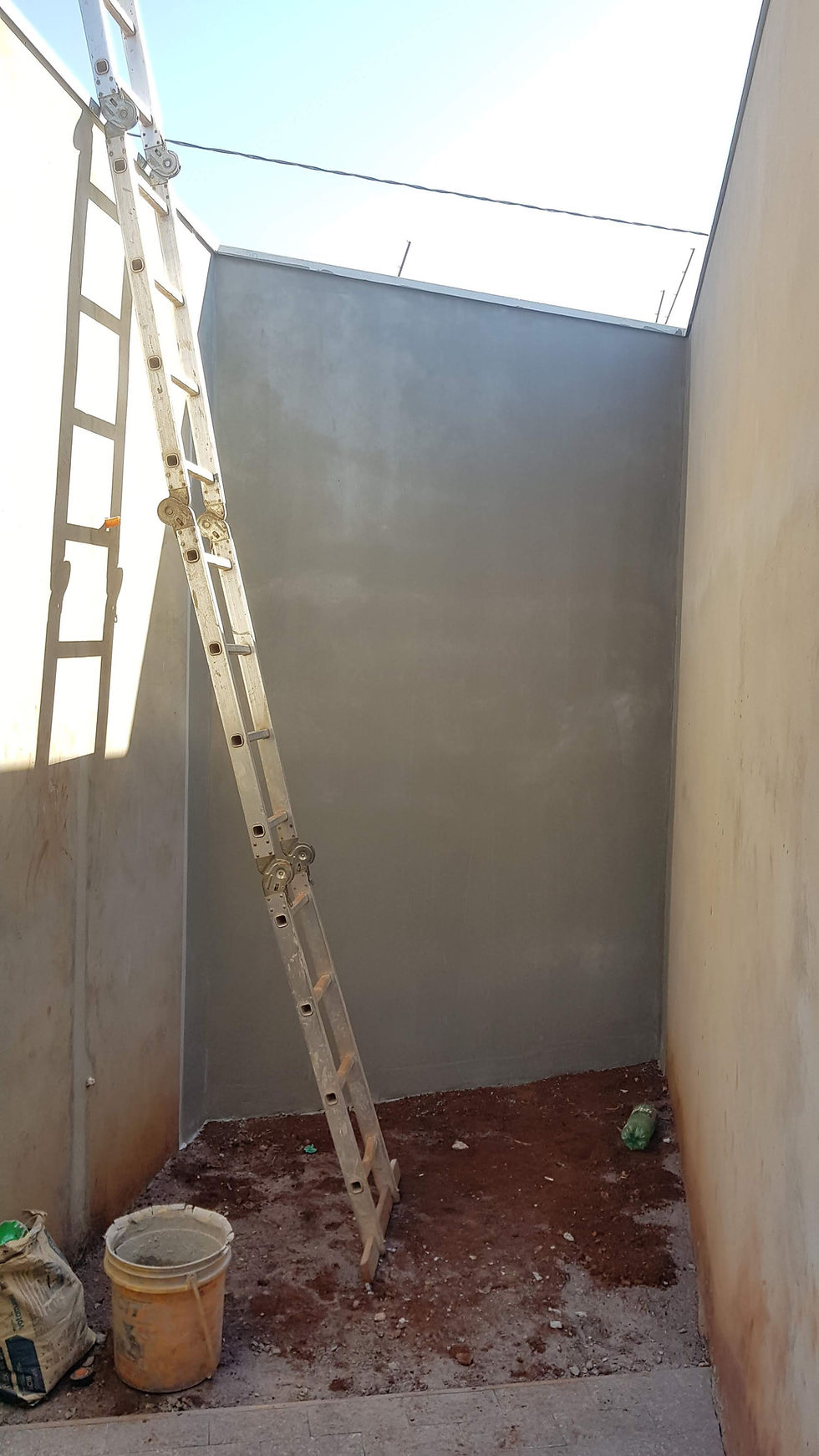

Finalização do reboco dos muros
Finalização do reboco dos muros
Alvenaria de tijolos aparente
Alvenaria de blocos cerâmicos
Vista da cozinha
Moldura de tijolos aparente
Visão Geral 13-10
Finalização do topo do muro
Alvenaria de tijolos aparente
Vista geral do fundo
Vista da alvenaria de tijolos aparente
Vista interna da sala - enchimento da alvenaria
Vista da alvenaria da estante da sala
Detalhe da base da janela
Alvenaria de tijolos aparente
Visão Geral 08/10
Alvenaria de tijolos aparentes - Lavabo e entrada
Alvenaria de tijolos aparentes - Lavabo e entrada
Alvenarias de tijolos aparente
Alvenaria de tijolos aparentes - Lavabo e entrada - vista oposta
Vista geral do fundo do terreno
Vista geral do fundo do terreno
Conclusão da alvenaria de tijolos aparente da sala
Visão Geral - 06/10
Corredores preparados para iniciar as re
Visão Lateral
Alvenarias de bloco cerâmico - (parede do fundo da estante)
Alvenaria de tijolo aparente e moldura sobre a porta
Alvenarias de tijolo aparente
Alvenarias de tijolo aparente
Alvenarias de tijolo aparente
Alvenarias de tijolo aparente - vão de abertura das portas
Alvenarias de tijolo aparente
Alvenarias de tijolo aparente - enchimento interno
1/2


Relatório - 008

De 16/10 a 31/10/2020

Alvenarias

  • Em andamento - execução das alvenarias de tijolos aparente + Molduras sobre as portas e janelas

  • Em andamento - execução das alvenarias de bloco cerâmico;

  • Em andamento - execução do enchimento interno da alvenaria;

Instalações

  • Abertura das valetas para execução das redes principais de esgoto;

  • Início da execução da Hidráulica (rede de esgoto e a.p. piscina e banho área de lazer);

Carpintaria

  • Início da produção das caixarias das vigas (28/10);



Vista Geral - 29/10
Tijolo aparente - Janela da Lavanderia
Tubulação de esgoto
Porta Principal
Equipe de carpintaria produzindo as formas das vigas
Vista geral da cozinha
Vista geral varanda / brinquedoteca
Vista da cozinha olhando para a sala
Formas de madeira para a caixaria das vigas
Vista Geral 27/10
Abrindo valetas para rede de esgoto
Localização da rede em relação ao muro
Alvenaria de tijolos aparente
Chapisco da alvenaria de blocos cerâmicos
Vista geral da sala
Alvenarias de tijolos aparente
Alvenarias de tijolos aparenteAlvenarias de tijolos aparente
20201027_091341
Alvenarias de tijolos aparente
Visão Geral 23-10
Chapisco da Alvenaria de Blocos Cerâmicos
Em execução alvenarias de tijolos aparente
Enchimento da alvenaria aparente - face interna
Enchimento da alvenaria aparente - face interna Lavabo
Alvenaria de tijolos aparente da varanda
Vista interna da sala - enchimento da alvenaria
Vista lateral da varanda - brinquedoteca
Brinquedoteca e lavabo
Detalhe da alvenaria de tijolos aparente
Detalhe da alvenaria de tijolos aparente
Detalhe da alvenaria de tijolos aparente
Vista Geral 20/10
Alvenaria de Blocos Cerâmicos - Chapiscado
Alvenaria de Blocos Cerâmicos - Chapiscado
Vista geral da Sala
1/2


Relatório - 009

De 01/11 a 15/11/2020

 Alvenarias

  • Finalização das alvenarias do pavimento térreo;

  • Em andamento - execução das alvenarias de bloco cerâmico;

  • Em andamento - execução do enchimento interno da alvenaria;

Instalações Elétrica

  • Início dos cortes das alvenarias para infraestrutura de instalações elétricas e automação;

  • Início da tubulação da laje (elétrica + automação)

Carpintaria

  • Em andamento - execução da caixaria das vigas;

  • Colocação da armadura de aço dentro da caixaria;

Lajes



  • Em andamento - montagem dos trilhos das lajes;

  • Início do escoramento;





Vista Geral 12/11
Montagem dos trilhos da laje
Varanda com laje montada e inicio do escoramento
Varanda com laje montada e inicio do escoramento
Vista geral do fundo do terreno
Reunião de compatibilização de instalações létrica
Trilhos da laje na sala
Trilhos da laje na sala
Visão geral 10/11
Início da montagem dos trilhos da laje
Caixarias e trilhos das lajes
Montagem dos trilhos das lajes na varanda
Montagem dos trilhos das lajes na "brinquedoteca"
Vista geral da sala
Enchimento da alvenaria de blocos cerâmicos
Vista geral do fundo 10/11

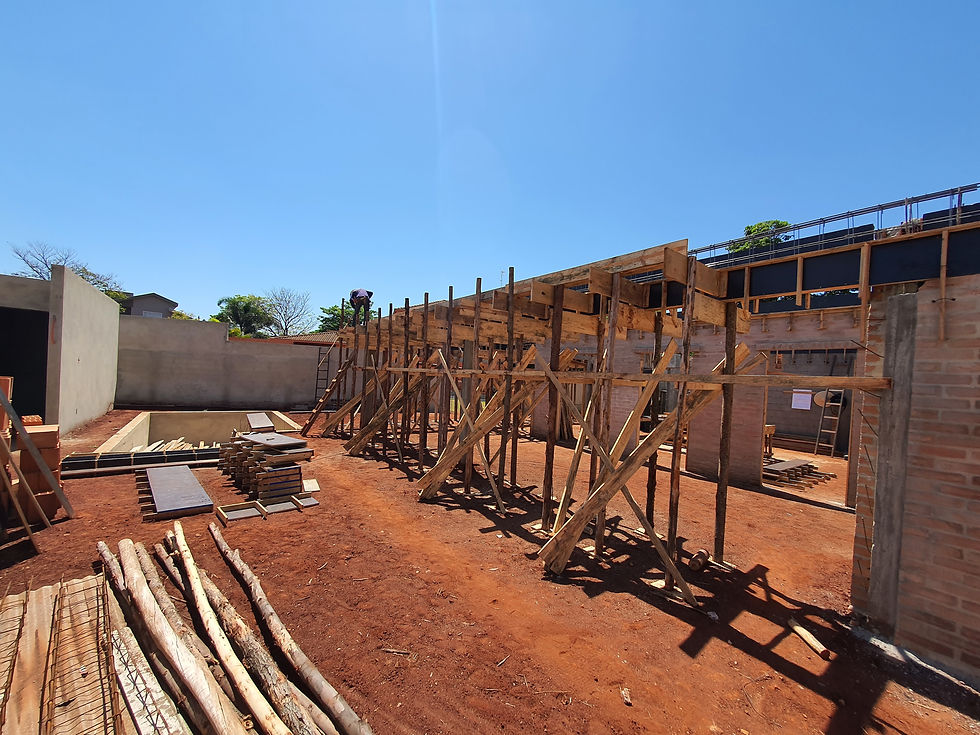

Escoras da caixaria das vigas
Visão geral 06/11
Montagem das Caixarias
Alvenaria de tijolos aparente da cozinha
Alvenaria de tijolos aparente da cozinha608
Vista geral da sala
Montagem das caixarias
Montagem das caixarias
Montagem das caixarias
Montagem das caixarias - varanda
Vista geral do fundo
Vista Geral 04/11
Alvenaria de Tijolos aparente
Alvenaria de tijolos aparente lavanderia e cozinha
Alvenaria de tijolos aparente cozinha
20201104_091728
Vista interna da cozinha
Caixarias das vigas da varanda
Vista da cozinha olhando a varanda
1/2


Relatório - 010

De 16/11 a 30/11/2020

 Alvenarias

  • Finalizado Alvenarias Pavimento térreo e revestimento dos pilares;

Instalações Elétrica

  • Finalizado:  tubulação da infraestrutura de instalações elétricas e automação na laje - pavimento térreo;

Carpintaria

  • Finalizado - execução da caixaria das vigas;

  • Finalizado - execução da caixaria da escada;

  • Em andamento - Desforme das tábuas das vigas;

Lajes



  • Finalizado - montagem dos trilhos das lajes;

  • Finalizado - escoramento;

  • Finalizado - concretagem;

Instalações Hidráulicas

  • Finalizado - Passagens nas vigas para tubulação de ar condicionado





Visão Geral 26/11 - Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Concretagem da laje
Equipe aguardando chegado do segundo caminhão
Concretagem da laje
Concretagem da laje - Caminhão bomba e lança
Ajustes finais na laje e mangueiras para a concretagem
Ajustes finais na laje e mangueiras para a concretagem
Ajustes finais na laje e mangueiras para a concretagem
Ajustes finais na laje e mangueiras para a concretagem - concretagem dos cochos onde haviam muitas m
Verificação da laje e das mangueiras
Verificação da laje e das mangueiras - passagem para quadro de automação e elétrica
Cocho com mangueiras - foi feita concretagem no dia anterior
Cocho com mangueiras - foi feita concretagem no dia anterior
Visão Geral 20/11
Passagens nas vigas para tubulação de ar condicionado
Passagens nas vigas para tubulação de ar condicionado
Inicio da caixaria da escada
Visão geral - Sala
Visão Geral - Garagem
Revestimento dos pilares
